CA8450数显轧辊车床
CA8450数显轧辊车床主要用于铸铁、 钢质和有色金属轧辊的半精车削及精车削加工, 使用高速钢、 硬质合金或其他材料的刀具可进行轧辊的外圆、 端面和各种复杂孔型型面、 曲面的车削加工和修复加工。
详情

CA8450(500×2500) 主要规格、技术参数

      CA8450数显轧辊车床主要用于铸铁、 钢质和有色金属轧辊的半精车削及精车削加工, 使用高速钢、 硬质合金或其他材料的刀具可进行轧辊的外圆、 端面和各种复杂孔型型面、 曲面的车削加工和修复加工。 也可用于与轧辊相同尺寸及重量范围的铸铁、 钢质及有色金属材质的轴类零件的加工。可进行外圆、 端面和各种复杂曲面的半精车削及精车削。 机床纵向导轨设计整体4导轨, 刀架横向进给运动采用高刚性矩形导轨, 意大利框式刀架技术与固定式刀台完美组合, 提高了机床切削加工时的高刚性和稳定性; 同时高刚性的刀排特别适合对过主轴中心工件的加工, 主轴的轴承采用高精度可调整径向间隙的双列径向短圆柱滚子轴承, 因而主轴刚性强、 旋转平稳、 精度高。 高稳定性和高刚性的结构设计, 确保机床的整体综合加工精度,从而保证了被加工零件的精度也很高。 主轴箱(床头箱)采用22Kw交流变频电机, 使用液压, 自动换挡, 机床纵、横向移动采用无级变速实现, 可根据不同轧辊材质选用不同的转速、 进给量, 操作非常简単。 机床纵向移动使用光栅数显, 车削轧辊时无需对辊或划线加工。 各运动导轨副采用集中润滑系统实施定点定量自动润滑供油, 保证了系统的动态响应特性; 确保机床导轨润滑经久耐用, 机床的纵横向均采用不锈钢全防护, 有利于运动精度的长期保持。 本机床由床身、 主轴箱、 尾座、 刀架、 液压系统、 PLC系统电器柜、 托线(坦克链式)等组成。

CA8450(500×2500) 主要规格、技术参数

主要参数
Main paramenters

床头箱
headstock

进给传动
feed transmission

尾座移动参数
Tailstock moving parameters

最大工件直径

Max. Workpiece diameter

Ø500mm

主轴转速范围Main spindle rotation

1~90r/min

进给量级数
Feed movement grade

无级

stepless

尾座套筒移动量

Tailstock sleeve of mobile content

150mm

最大工件长度 Max. Workpiece length

2500mm

主轴转速级数Spindle speed grade

无级

stepless

纵向(Z轴)进给速度范围Longitudinal(Z axis) movement speed

0~4000 mm/r

尾座快速移动速度Rapid speed of tailstock

2500 mm/min

中心高

Center hight

320mm

主轴变速方式Spindle speed mode

液压自动hydraulic auto

纵向快速移动速度
Rapid longitudinal movement speed

4000 mm/min

尾座移动方式
Tailstock moving mode

机动
motor drive

顶尖间最大工件重量

max. load between centers points

13500Kg

花盘直径work holding chuck diameter

Ø500mm

横向(X轴)进给速度范围
Cross (X axis) movement speed

0~ 2000 mm/r

尾座主轴锥孔尺寸
The tailstock spindle taper hole size

莫式5

Morse No.5

最大切削力Max. Cutting capacity

40Kn

主轴锥孔尺寸
size of spindle taper

No.120

横向快速移动速度
Rapid cross movement speed

2000 mm/min

尾座套筒直径
Tailstock sleeve diameter

Ø180mm

花盘最大扭矩Max. work holding chuck torque

10000N.m





电动机及其他参数
Motor and other parameters

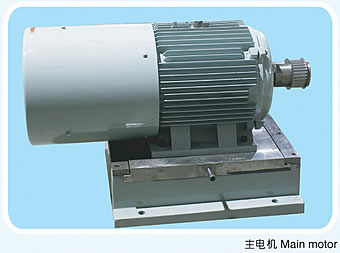

交流变频主电机功率
Variable frequency AC motor power

22KW

进给交流伺服电动机
纵向(Z轴)电机扭矩
Feed AC servo motor
Longitudinal(Z axis) motor   torque

18.6 N.m

床身导轨防护形式
The bed guideway form

不锈钢防护罩
stainless protective covers

纵向运动位置显示
longitudinal movement display

 YES

机床外型尺寸(长**高)
Overall size (LX W X H)

6600X1715X1500mm

机床重量(约)
Gross weight

11500kg
