主要功能与结构

1、XK9580花纹板数控铣床。主要用于轧辊圆周铣削上花纹槽的加工，铣削加工扁豆形、圆豆形花纹，加工质量和技术要求符合GB/T3277-91标准。

2、机床主要特点：

机床纵向导轨采用整体4导轨结构布局，机床纵向和横向进给运动导轨均采用高刚性矩形导轨，提高了机床切削加工时的高刚性和稳定性；主轴的轴承采用高精度可调整径向间隙的双列径向短圆柱滚子轴承，因而主轴刚性强、旋转平稳、精度高。以上高稳定性和高刚性的结构设计，确保机床的整体综合加工精度。从而保证了被加工零件的高精度。

3、铣削主体可改变角度，满足花纹板轧辊任意花纹槽角度加工。

刀具主轴作定轴回转运动，由二轴变频电机传动，实现高效率加工，更换切削刀具简单、方便、快捷。

4、 运动导轨副采用耐磨贴塑处理和集中润滑系统实施定点定量自动润滑，保证了系统的动态响应特性；机床的纵向和横向进给运动导轨采用不锈钢全防护，有利于运动精度的长期保持。

5、本机床由床身、主轴箱、叁套动力铣削机构、尾座、数控系统电器柜等组成，床头箱和尾座分别装在床身的左、右端，尾座可沿床身导轨移动或者固定，用以满足不同长度的工件需要。

6、除上述主要部件外，本机床还有导轨防护罩、冷却系统、中心架、托线(坦克链式)等附助部件。

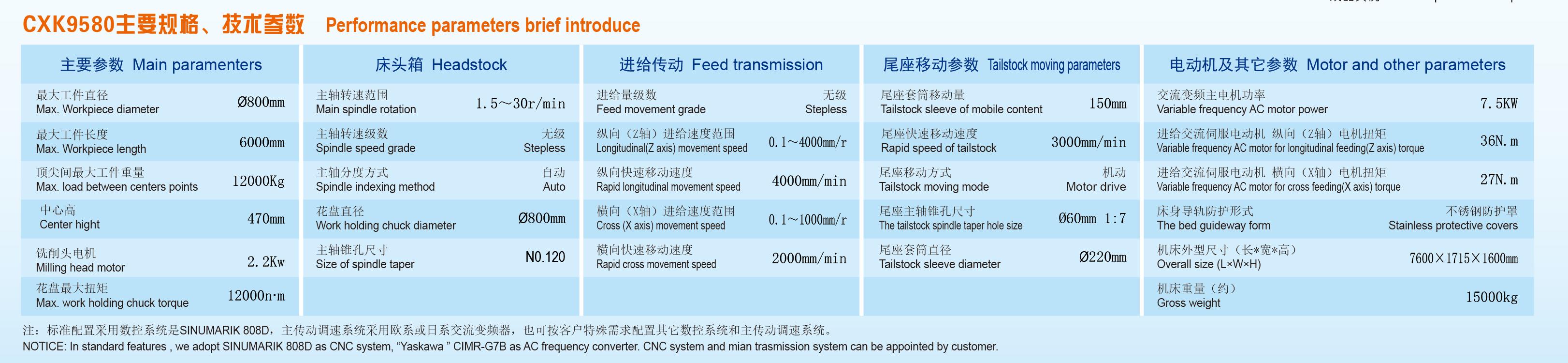

主要规格和技术参数：

1、加工轧辊最大直径：（Ø800）

2、装夹轧辊最大长度：（5000mm）

3、加工轧辊辊面长度：（2600mm）

4、重载花盘直径尺寸：（Ø800）

5、顶尖间最大工件重量 ：14T

6、系统配置：西门子SIEMENS 828D数控系统

7、主轴箱伺服电机功率：11.7KW

8、纵向移动伺服电机：4.3KW

9、横向移动伺服电机：4.3KW

10、叁铣削机构电机功率分别为：2.2KW/1.5KW

11、尾架电动移动电机：0.75KW

12、机床主要几何精度

重复定位精度：           0.02mm

主轴径向跳动(根部)       0.02mm

主轴轴向窜动             0.02mm

工件表面粗糙度            ≤ Ra1.6

其余精度按GB/T3277-1991标准的花纹辊的加工要求。

13、机床尺寸（长×宽×高）     8300×2450×2000
