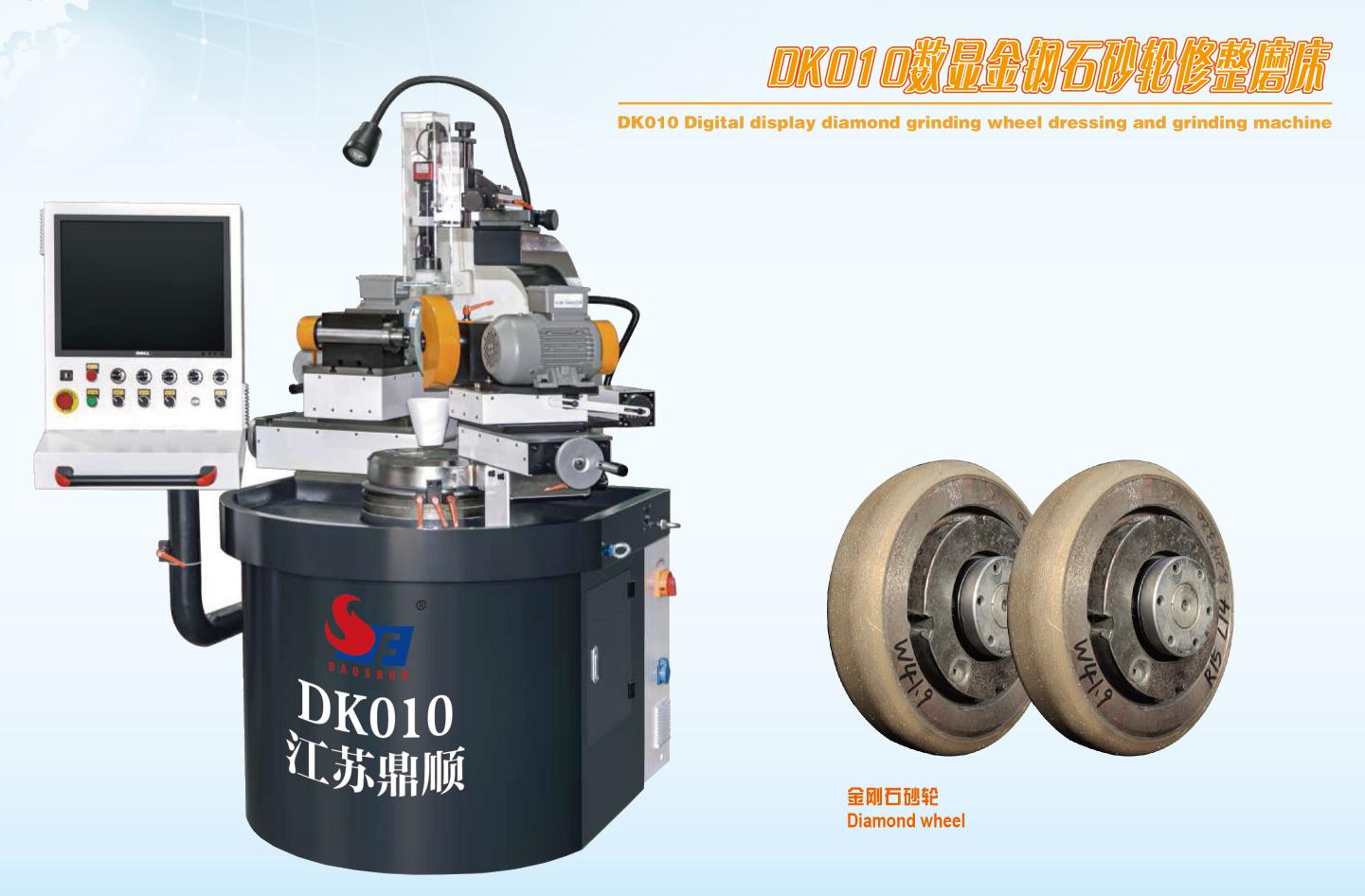

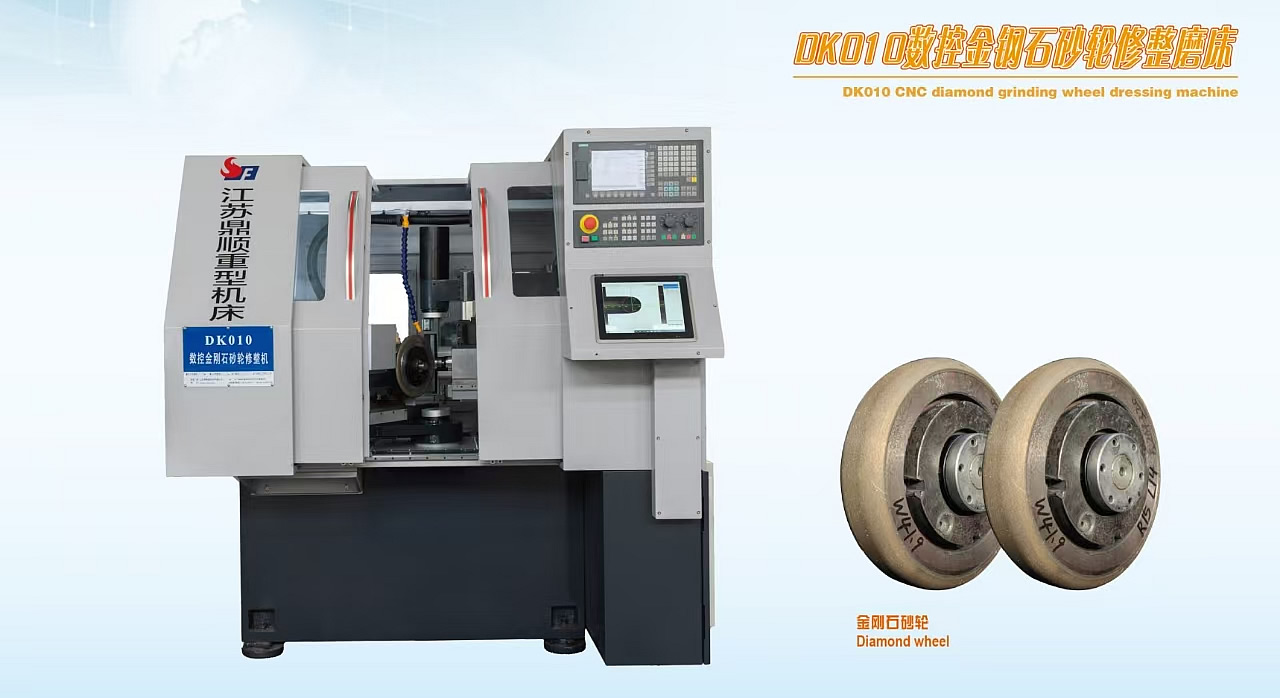

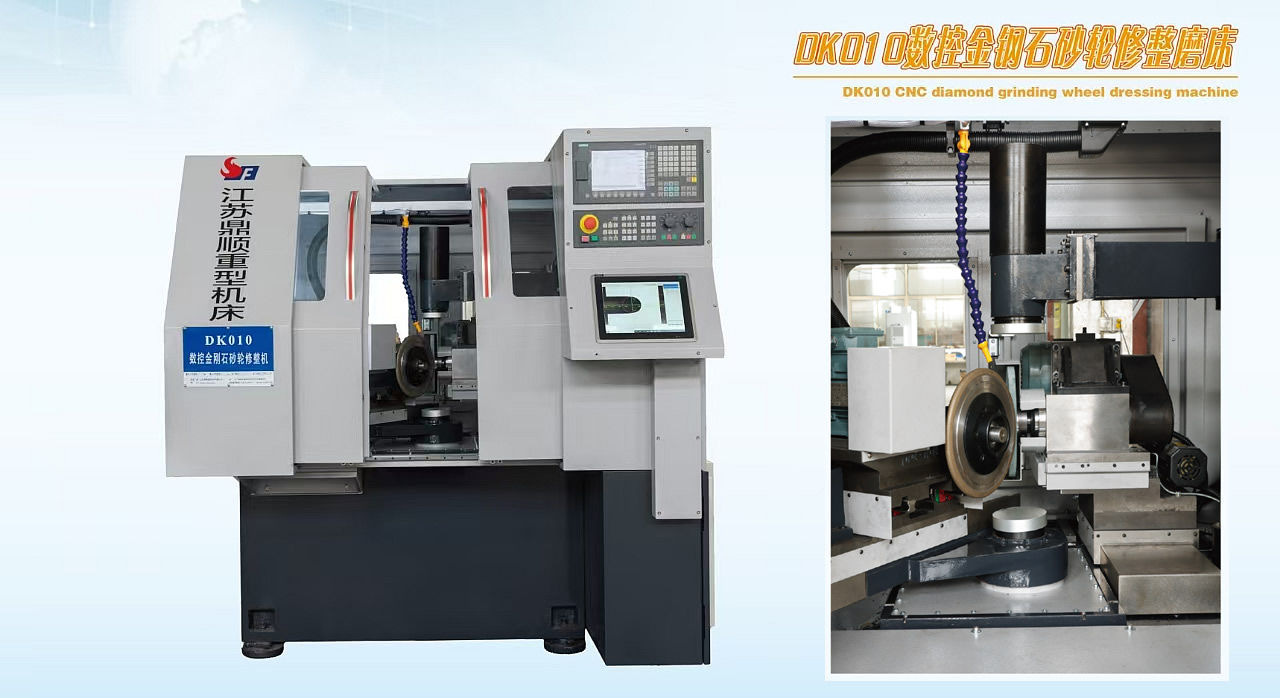

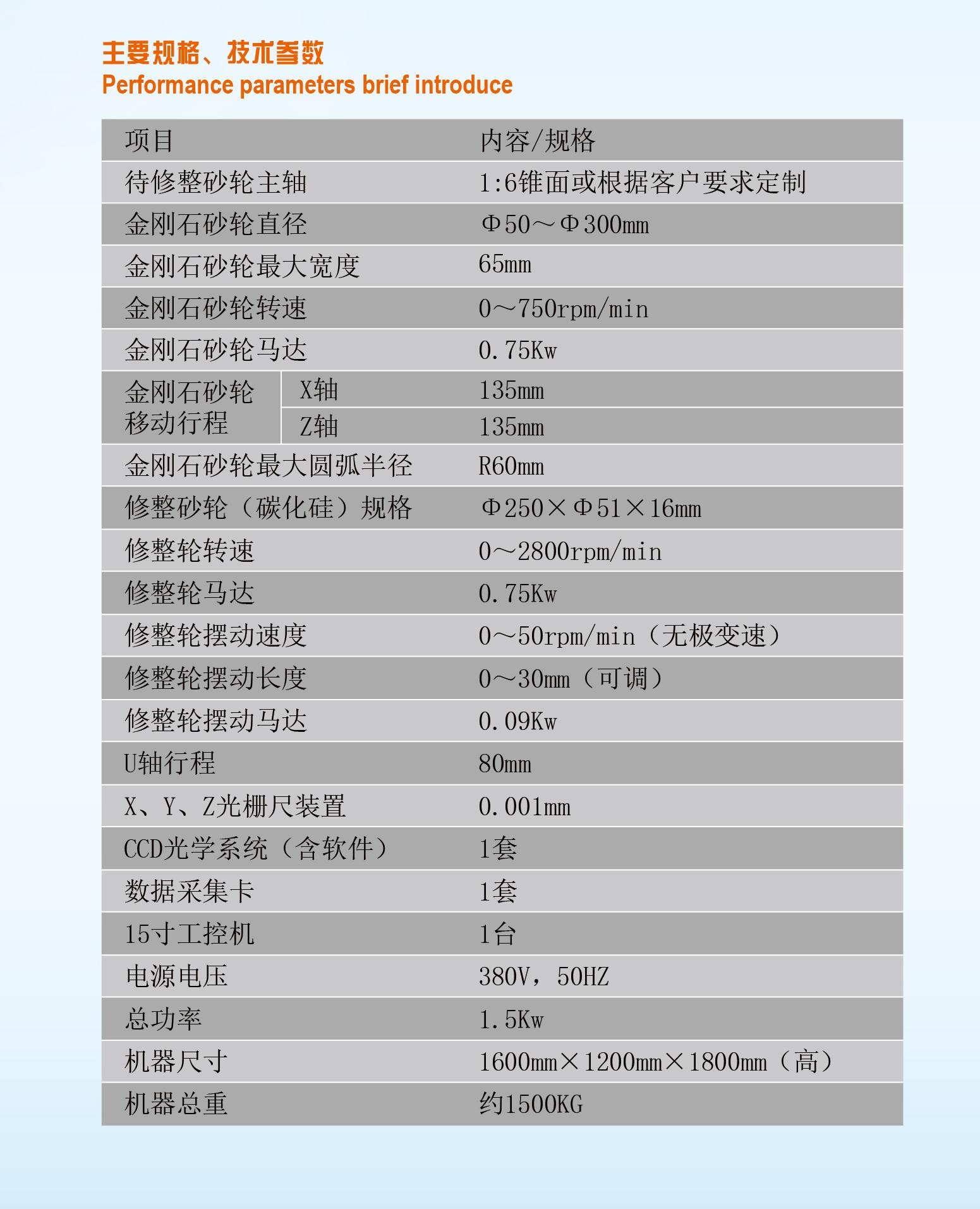

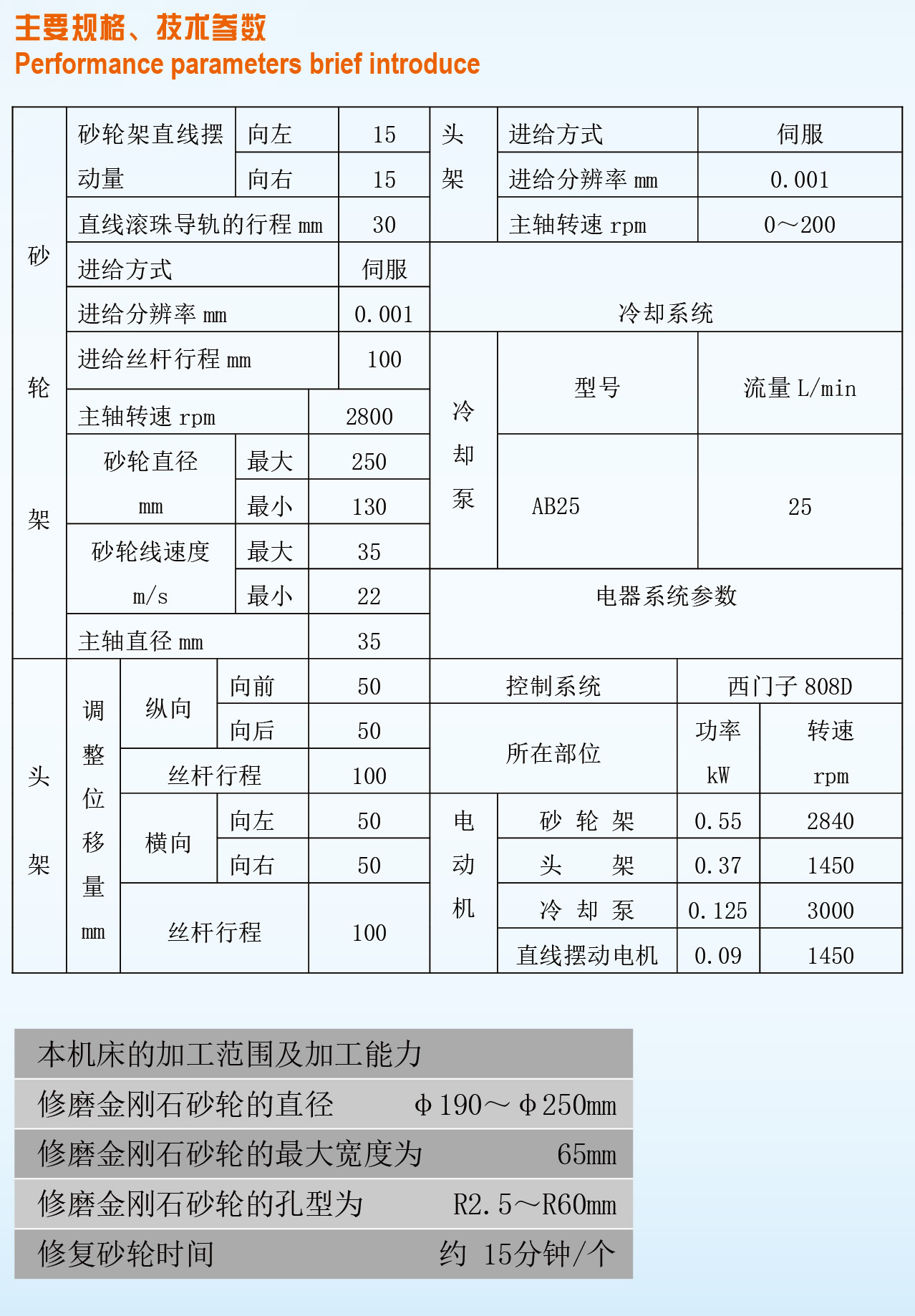

DK010数控金钢石砂轮修整机：

1)、机床的床身采用整体式铸件结构，并经烘老及时效处理，具有良好结构刚性及精度保持性。

2)、工件(金刚石砂轮)及绿色碳化硅磨轮，分别以单独电动机驱动，工件的对中移置系统采用西门子808D控制系统，电子手轮方式移动，对中检测采用光学投影仪检测，电子手轮的的最小进给值为0.001mm，水平向的两个移置量分别为进给方向50mm和对中方向100mm，并均有CNC显示屏显示进给位置,其显示精度为0.001mm。

3)、待修整的金刚石砂轮的轴伸端联接尺寸参数必须与“专用辊环磨床”的砂轮主轴轴伸端联接尺寸一致。

4)、绿色碳化硅磨轮直径为250mm，宽度为20mm，其线速度为35m/s。

5)、绿色碳化硅磨轮的最大移动量为100mm，最小进给量为0.001mm，其进给为固化的程序控制。

6)、绿色碳化硅磨轮的圆弧运动为程控自动，圆弧的最大摆角为180°，绿色碳化硅磨轮的轴向往复摆动为机动，其摆动速度为30双次/分钟，摆动最大长度为30mm .

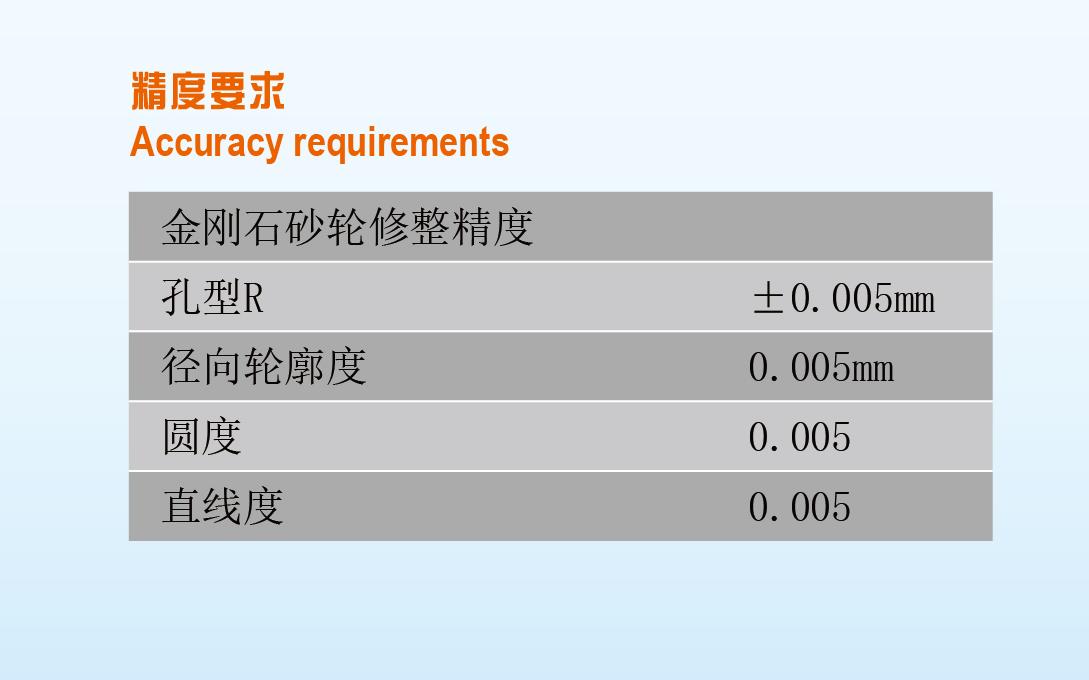

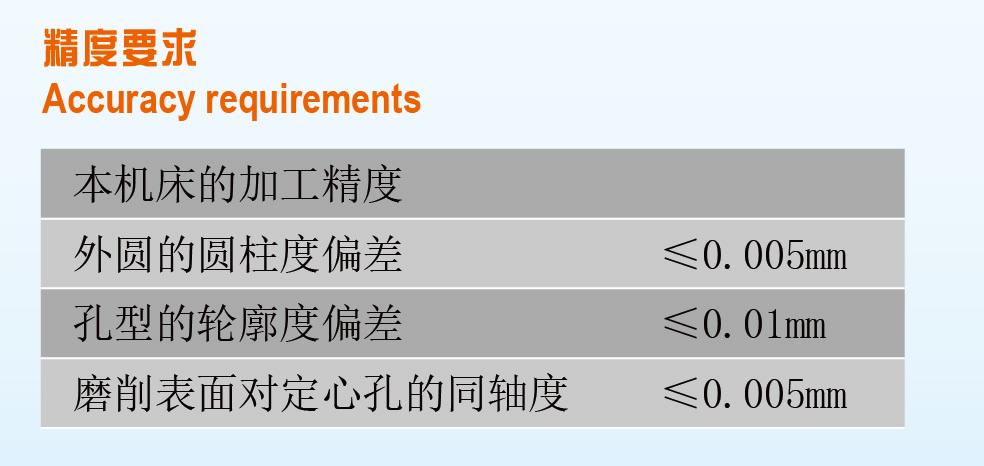

7)、砂轮修整机的工作轮廓精度应达到0.01mm，即被修整后的金刚石砂轮的轮廓充允差≤0.01mm。

8)、控制系统采用西门子808D系统，控制轴数4轴，各进给轴移动由同服电机及电子手轮控制，内置固化的金刚石砂轮修整工艺程序，只需选择对应修整功能，输入对应加工参数，即可实现金刚石砂轮修整操作

9)、投影成像系统(CCD)用于对修整砂轮的形状和尺寸精度进行可视化检测，投影成像中心的“十字”线与砂轮架旋转工作台轴的中心一致，是投影成像及可视化对刀的基准点。投影成像系统采用独立屏显，可以读入待金刚石砂轮轮廓的DXF图像文件，不需要孔型样板纸比对。

10)、机床配有冷却系统和防护装置。
