DK060数控金刚石砂轮修整磨床
硬质合金辊环一般采用立式辊环磨床或卧式辊环磨床磨削加工,而金刚石成形砂轮是辊环磨削的工具,是易损件,需要定期修磨整形。DK060型数控金刚石砂轮修整磨床是借鉴德国万特多轴数控金刚石砂轮修整机技术,结合我公司立式或卧式辊环磨床的成熟技术而研发的一款专用磨床,对辊环磨削所需金刚石砂轮采用“软磨硬”的修整方法,实现金刚石砂轮的外圆弧、斜线圆弧、双圆弧的磨削加工,并且通过机内投影成像比对检测金刚石砂轮加工后的曲面精度,可根据检测数据进行再次修磨。
详情


    硬质合金辊环一般采用立式辊环磨床或卧式辊环磨床磨削加工,而金刚石成形砂轮是辊环磨削的工具,是易损件,需要定期修磨整形。DK060型数控金刚石砂轮修整磨床是借鉴德国万特多轴数控金刚石砂轮修整机技术,结合我公司立式或卧式辊环磨床的成熟技术而研发的一款专用磨床,对辊环磨削所需金刚石砂轮采用“软磨硬”的修整方法,实现金刚石砂轮的外圆弧、斜线圆弧、双圆弧的磨削加工,并且通过机内投影成像比对检测金刚石砂轮加工后的曲面精度,可根据检测数据进行再次修磨。

     安装CCD图像传感器,配合上方光源部件及视觉检测系统,可实现成像对刀及成像检测。头部可安装BT50刀柄,与我公司立式或卧式辊环磨床配套,也可根据客户需求定制,头架主轴后端配打刀缸,可以实现“加工中心”式更换金刚砂轮。砂轮主轴是由变频电机通过同步带驱动,无极调速。

    DK060型数控金刚石砂轮修整磨床是专为加工硬质合金辊环用的金刚石成形砂轮修整而设计,配备在线成像对刀及测量系统,可实现金刚石砂轮成像检测在线检测及补偿。数控系统经过二次开发,具有灵活的自由编程系统,特别开发了用于专业砂轮修整加工界面的软件,使得基于人机界面对话的磨削编程变为可能,仅需参照人机界面输入金刚石成形砂轮相关参数,即可实现砂轮修整整形加工。

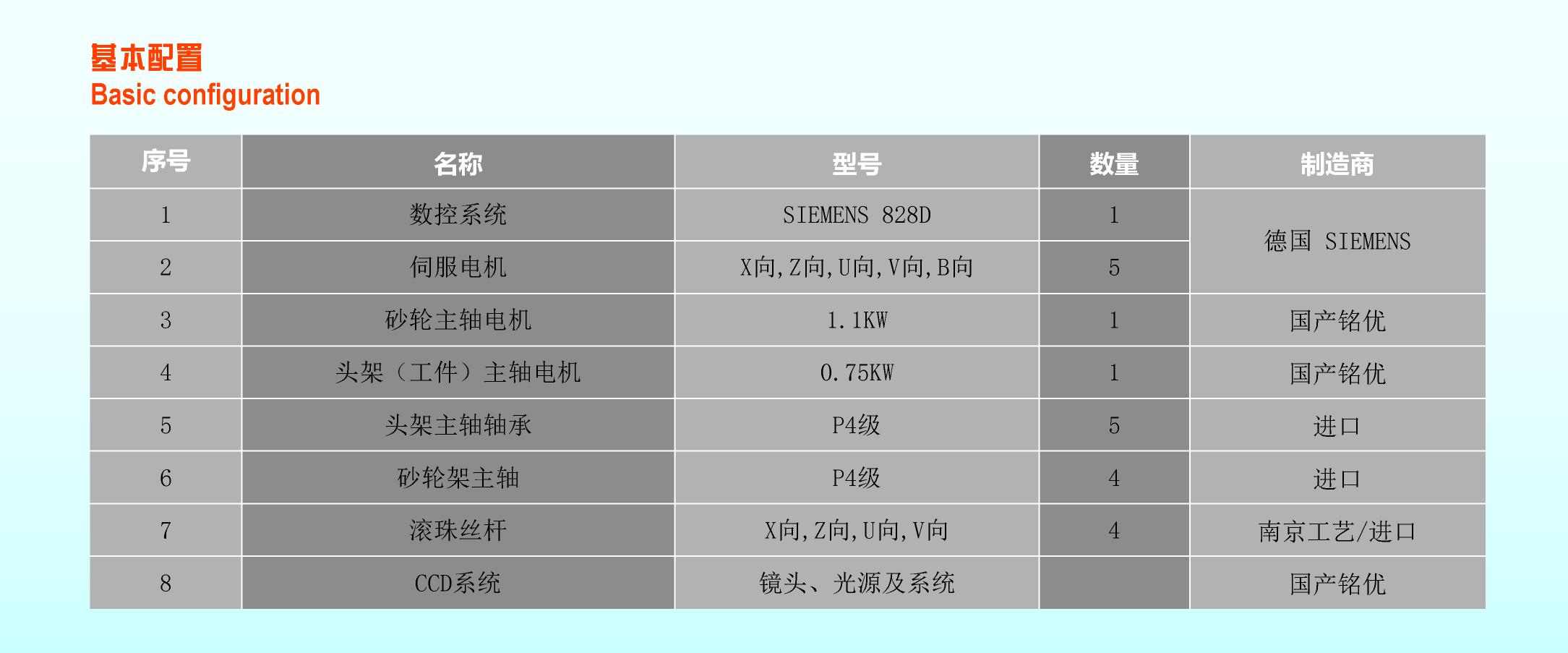

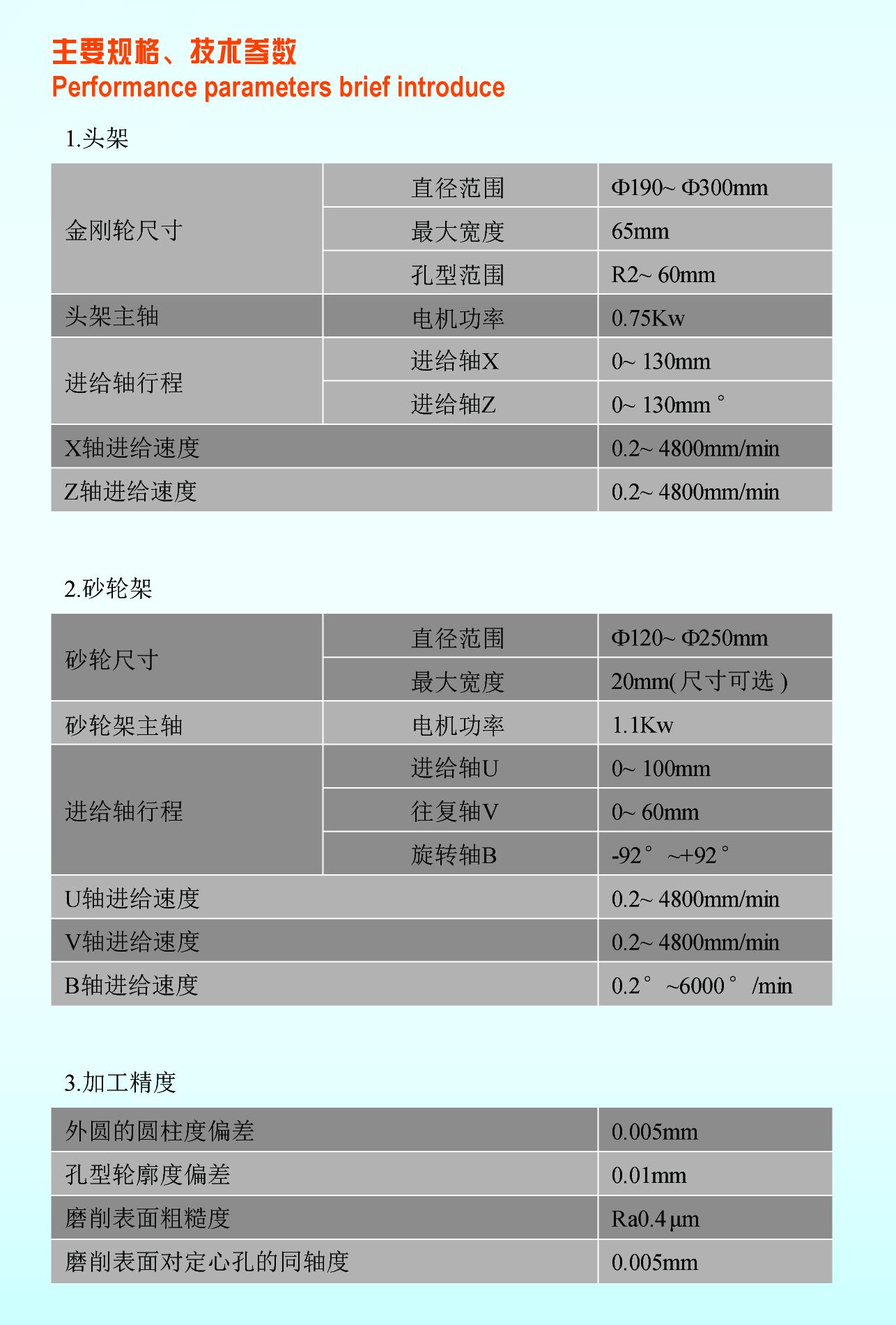

机床的主要技术参数




1.头架



金刚轮尺寸

直径范围

Ф190~ Ф300mm

最大宽

65mm

孔型范围

R2~ 60mm

头架主轴

转速范围

75~ 1500rpm/min

电机功率

0.75Kw

进给轴行程

进给轴X

0~ 130mm

进给轴Z

0~ 130mm°

X轴进给速度

0.2~ 4800mm/min

Z轴进给速度

0.2~ 4800mm/min

2.砂轮架

砂轮尺寸

直径范围

Ф120~ Ф250mm

最大宽度

20mm(尺寸可选)

砂轮架主轴

转速范围

400~ 4200rpm/min

电机功率

1.1Kw

进给轴行程

进给轴U

0~ 100mm

往复轴V

0~ 60mm

旋转轴B

-92°~+92°

U轴进给速度

0.2~ 4800mm/min

V轴进给速度

0.2~ 4800mm/min

B轴进给速度

0.2°~6000°/min

3.加工精度



外圆的圆柱度偏差

0.005mm

孔型轮廓度偏差

0.01mm

磨削表面粗糙度

Ra0.4μm

磨削表面对定心孔的同轴度

0.005mm
