SK001-5数控辊环专用磨床
SK001-05型数控辊环专用磨床是我公司在德国万特数控辊环磨床技术基础上结合辊环磨床市场需求研发的一款专用辊环磨床。采用SIEMENS 828D两轴联动数控系统,工件滑轨是由交流伺服电机直连驱动一个预紧滚珠丝杆来实现。工件滑轨的位置有长度光栅尺闭环控制。
详情

SK001-5数控辊环专用磨床简介

   SK001-05型数控辊环专用磨床是我公司在德国万特数控辊环磨床技术基础上结合辊环磨床市场需求研发的一款专用辊环磨床。采用SIEMENS 828D两轴联动数控系统,工件滑轨是由交流伺服电机直连驱动一个预紧滚珠丝杆来实现。工件滑轨的位置有长度光栅尺闭环控制。

   SK001-5数控辊环磨床是专为加工硬质合金辊环而设计,配备在线测量装置及定位校正装置,可实现砂轮检测及辊环加工精度在线检测及补偿。数控系统经过二次开发,具有灵活的自由编程系统,特别开发了用于专业辊环制造厂的先进软件,使得基于人机界面对话的磨削编程变为可能,仅需参照人机界面输入辊环相关参数,即可加工。

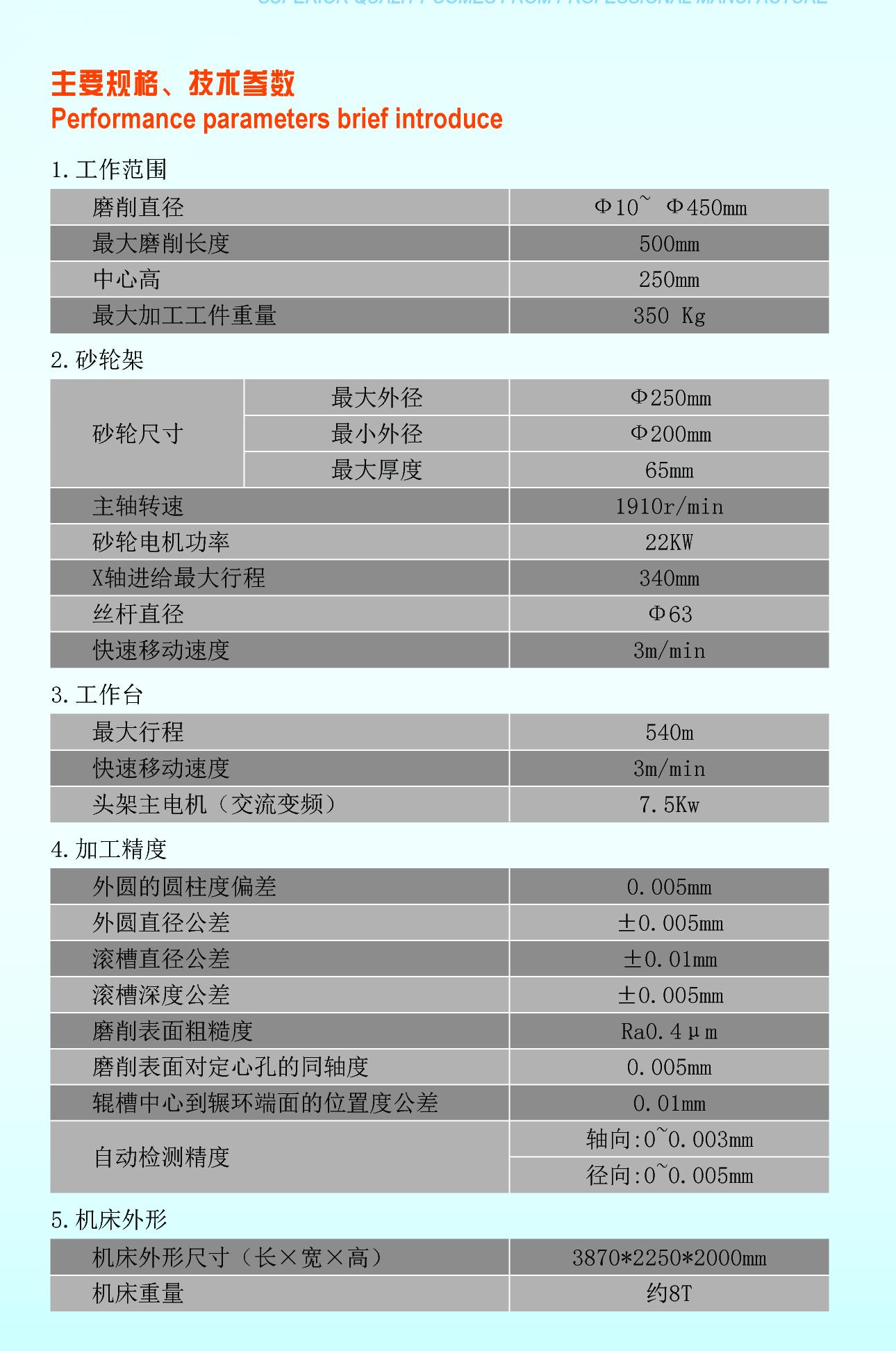

1.作范围



磨削直径

Ф150~ Ф450mm

最大磨削长度

500mm

中心高

250mm

最大加工工件重量

350 Kg

2.砂轮架



砂轮尺寸

最大外径

Ф250mm

最小外径

Ф200mm

最大厚度

65mm

主轴转速

1910r/min

砂轮电机功率

22KW

X轴进给最大行程

340mm

丝杆直径

Φ63

快速移动速度

3m/min

3.工作台



最大行程

540m

丝杆直径

Φ63

快速移动速度

3m/min

头架主电机(交流变频)

7.5Kw

4.加工精度



外圆的圆柱度偏差

0.005mm

外圆直径公差

±0.005mm

滚槽直径公差

±0.01mm

滚槽深度公差

±0.005mm

磨削表面粗糙度

Ra0.4μm

磨削表面对定心孔的同轴度

0.005mm

槽中心到辗环端面的位置度公差

0.01mm

自动检测精度

轴向:0~0.003mm

径向:0~0.005mm

5.机床外形



机床外形尺寸(长××高)

3870*2250*2000mm

机床重量

8t
